GWASY-A型电脑高速凹版印刷机(热转印专用九电机)
update:2022-07-05
GWASY-A型

电脑高速凹版印刷机(热转印专用九电机)

产品描述
技术参数

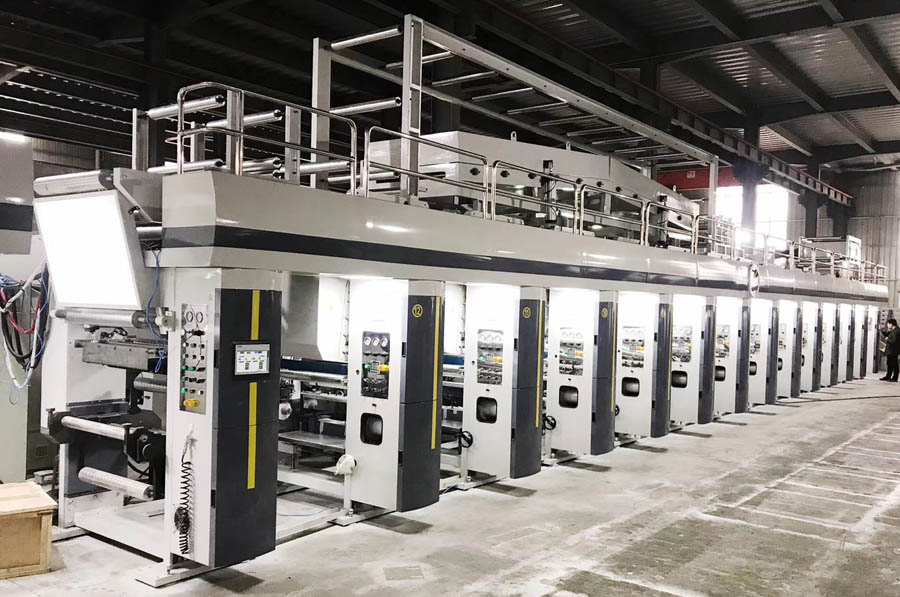

现场展示
视频展示+


性能特点

GWASY-A型机组式凹版印刷机,采用先进的9电机四段闭环张力控制系统,张力自动换卷动作程序等均由德国西门子PLC和人机界面进行控制。高速工作状态下自动接换料,整机结构精巧,造型美观,适用于各种薄膜材料印刷。(九电机矢量控制六段闭环张力控制系统,由日本腾仓气缸+德国西门子电机+日本安川变频器+德国西门子PLC)


主要结构特点

1.本机印刷速度120-150 米/分,机械速度180米/分。
2.主传动机构:主传动采用日本安川矢量变频器控制矢量电机,传动每组印版。特点:节省用电。 气动离合对版。
3.无轴装版机构:装版采用气缸,拉动芯轴进行装版,横向电脑自动调节。特点:减少换版时间,确保同心度,提高产品质量。
4.油墨刮刀机构:刮刀可在任意调节上下和角度,刮刀压力采用单气缸,横向移动采用同步电机转动凸轮移动。特点:延长版的寿面。
5.压印升降机构:压印采用双气缸升压与滑块自锁定位,对气缸漏气和停机气缸下掉保护。特点:保证压力平均,确保色差。
6.套色机械手:采用电脑控制同步电机通过减速传动滚珠丝杆调节,进行自动套色。特点:转动润滑,套色精度高。
7. 收、放料机构:采用双工位,收、放料张力及收、放料牵引张力采用变频矢量控制线速度。特点:加速套色稳定,横向不跑版,针对大批量印刷可节省材料、油墨、溶剂和能源,在高速全自动接换料,比三电机节省40米左右,油墨、溶剂和能源节约20%左右,大大降低主品成本。
8.干燥、冷却结构:烘箱采用离心机吹吸,电热管分布在每组烘箱的吹风口进行加热,烘箱内部形成风量热循环,温度由智能温控仪控制,回头辊用水冷却式,确保薄膜降温。循环再回收风,特点:节省用电。


承印材料

1、聚丙烯膜OPP/BOPP/CPP15-60微米 5、聚氯乙烯薄膜PVC/PO/PVDC 40-70微米
2、聚酯薄膜PET 12-60微米 6、组合层膜 达150g/m3
3、尼龙膜PA 15-60微米 7、组合层压膜 达150g/m3
4、玻璃纸CELLOPHANE 20-30微米 8、聚乙烯膜 PE 60-100微米



型号 GWASY-650A(9色) GWASY-850A(9色) GWASY-1050A(9色) GWASY-1250A(9色)
印版直径 100-320mm 100-320mm 100-320mm 100-320mm
印刷宽度 600mm 800mm 1000mm 1200mm
放卷直径 600mm 600mm 600mm 600mm
收卷直径 600mm 600mm 600mm 600mm
印刷速度 120-160米/分 120-160米/分 120-160米/分 120-160米/分
套印精度 ≤0.08mm ≤0.08mm ≤0.08mm ≤0.08mm
烘干方式 电加热(或蒸汽或油) 电加热(或蒸汽或油) 电加热(或蒸汽或油) 电加热(或蒸汽或油)
机器功率 158kw 178kw 198kw 208kw
机器重量 25000KG 26000KG 27000KG 29000KG
外型尺寸 18000*3200*3350mm 18000*3400*3350mm 18000*36000*3350mm 18000*3800*3350mm

备注:可根据客户要求进行量身定制
